5-Zones de divergence et accrétion

Quelques marqueurs géologiques de mouvements tectoniques

Document 1 - Les failles

Différents types de failles

Source : http://bg4eso.tiddlyspace.com/Principio%20de%20continuidad%20lateral

Source : www.geologie.ens.fr/~vigny/failles-anime.html

Piste d'exploitation

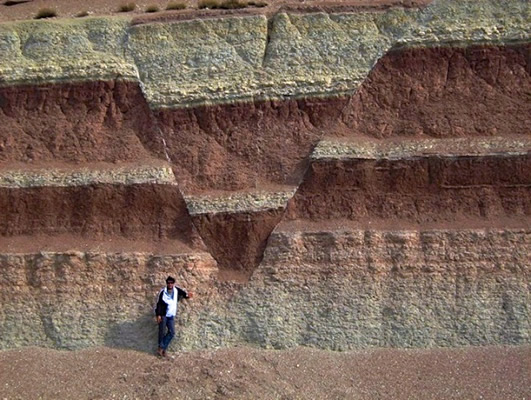

  1. Faire un schéma de la photo de l'affleurement et identifier les couches (par des numéros et en les coloriant), les failles (par des traits tiretés) et les mouvements (par des flèches).

Impact des failles sur la superposition des couches

L'observation de l'ordre de superposition des couches au niveau d'une faille permet de connaître le type de mouvement et donc de contrainte que le terrain a subi.

Faille normale Faille inverse

Source : d'après http://svt.ac-dijon.fr/schemassvt/article.php3?id_article=1791

Pistes d'exploitation

  1. Noter le numéro de chaque couche rencontrée le long du forage, de haut en bas, pour chacun des deux types de failles.
  2. Déduire de cette observation une "règle" permettant de savoir si une faille est normale ou inverse.

Impacts des failles sur la superficie et l'épaisseur d'un terrain

Les animations ci-dessous représentent des modélisations de mouvements d'extension, de compression ou de cisaillement appliqués à de couches de sable et de matériaux divers.

Failles associées à un mouvement de divergence
Failles associées à un mouvement de convergence

Si les contraintes tectoniques persistent, le raccourcissement peut engendrer des chevauchements :

Failles associées à un mouvement de cisaillement

Le dispositif, sur lequel on a tracé un quadrillage, est observé du dessus. On exerce une compression en haut vers la droite et en bas vers la gauche.

Source : The Virtual Explorer (http://virtualexplorer.com.au/), Schreurs & al. (2002)

Piste d'exploitation

  1. Quelle est la conséquence, sur la superficie et l'épaisseur d'un terrain, d'une convergence ? D'une divergence ? D'un cisaillement ?

Document 2 - Les blocs basculés

Randy Becker, géologue, a photographié des collines des Monts Big Horn, à l'est des montagnes Rocheuses aux États-Unis, après un important glissement de terrain. On peut observer des "blocs basculés".

Source : http://k2radio.com/huge-crack-in-the-earth-opens-up-in-the-foothills-of-the-bighorn-mountains/

Pistes d'exploitation

  1. Repérer, grâce aux animations, le mouvement engendrant des blocs basculés.
  2. À quel type de formation géologique (et de paysage) correspond un mouvement de convergence ?
  3. Sous forme d'un tableau à double entrée, noter pour chaque type de mouvement tectonique, la ou le(s) contrainte(s) tectonique(s), les marqueur(s) géologiques correspondant(s) et l'impact sur la superficie et l'épaisseur d'un terrain.
